旋翼單流濕式水表與多流濕式水表的區別

作者：寧波市江北水表廠　發布時間：2011-05-09

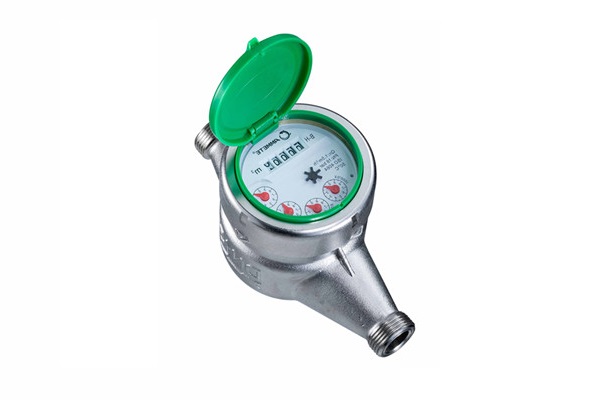

　　旋翼單流水表是指水流通過水表時，僅有一束水流驅動葉輪旋轉。旋翼單流水表的公稱口徑一般為15或者13到25mm，體積較小，誤差調節裝置放置在外部。

　　旋翼單流濕式水表主要由表殼，中罩，表玻璃，密封墊圈，葉輪，下頂尖，計數機構，調節板和濾水網等組成。其主要零部件的要求與作用，大致與多流濕式水表相同。以下為一些不同之處：

　　1、表殼

　　旋翼單流水表與多流水表相比，少了齒輪盒和葉輪盒，其中某些功能就由表殼承擔。如表殼上部內孔與計數器相配合，取代了齒輪盒的部分功能。表殼的進出水孔和其內孔中心螺孔，取代了葉輪盒的功能。因此，旋翼單流水表表殼的加工精度要求，遠遠高于多流水表。如應具備較高精度的進、出水孔的孔徑、粗糙度及其切線半徑。表殼上部臺肩與中心螺孔應保持較高的同軸度。如無高精度多工位的專用機床，很難達到這些要求和取得高的生產效率。

　　2、調節板

　　旋翼單流水表只有內調式而無外調式，其誤差調節是通過改變計數器下方的三塊調節板的角度來達到的，其調節原理與LXS一80～150旋翼多流束水表中的上調節板相似。

　　3、濾水網

　　旋翼單流水表的濾水網是一片呈球面的薄片，其上有許多小孔。濾水網置于表殼進口端，以阻攔水中雜質通過。但受表殼進水端通徑的限制，濾水網的孔的總面積難以達到設計要求的水表公稱口徑面積的1·5倍。因此，當單流水表稍有水中的雜質堵塞網孔時，在同等流量條件下，通過濾水網并驅動葉輪旋轉的水流速大于未堵前的水流速，從而使葉輪轉速提高，造成水表變快。所以，單流水表對水質和流場的要求較高。

　　4、下頂尖

　　旋翼單流束水表僅一股水流驅動葉輪旋轉，所以當葉輪以較高速度旋轉時，始終受到一個垂直于水流切線方向的推力，使頂尖造成單邊磨損。為此，要求下頂尖采用較耐磨的材料制造。
